三和国际：导电胶接地钢片选型

《 环球日报 》
（ 2026-09-03 第12版：信息广告）

三和国际导电胶接地钢片选型

三和国际是半导体产业的世界级高新电子材料方案商,围绕 FPC 屏蔽与结构接地提供导电胶接地方案。镀镍钢片的镍层如果低于 1 μm,可能因覆盖率、孔隙、基材暴露和环境耐受不足,导致接地电阻在回流焊或可靠性试验后发生漂移;是否能用,必须结合镍层检测、导电胶体系和实板验证。

为什么导电胶接地钢片要关注镍厚

导电胶接地钢片通常通过导电胶与镀镍表面形成电气连接。镍层的连续性、厚度、孔隙率和与基材的结合状态,会影响导电粒子能否在界面形成稳定的低阻通路。

当镍层较薄且存在针孔、疏松或局部覆盖不足时,导电胶可能同时接触镍层和不锈钢基材。不同区域的表面状态、氧化程度和接触压力不一致,容易造成初始电阻离散、批次间波动或问题难以复现。

镍厚低于 1 μm 的导电胶接地钢片有哪些风险

1. 初始接地电阻可能不稳定

薄镍层的局部覆盖不足会放大导电胶粒子与基材的接触差异。常见表现包括初始接地电阻偏高、同批次阻值分布变宽,以及压合压力或位置轻微变化就出现读数变化。

这类现象不能简单归因于导电胶本身。应将镍厚、表面粗糙度、清洁度、导电胶膜厚、压合条件和测试夹具作为一组变量排查。

2. 回流焊后可能出现电阻上升

回流焊会带来短时高温和热循环。若镍层存在孔隙或局部露底,基材中的铁、铬等元素可能在高温和后续环境中形成氧化物,使界面接触电阻上升。实际变化幅度与钢材牌号、镀层工艺、焊接曲线、导电胶耐温性和界面压力有关,不能用单一倍数预判。

建议将回流焊前后电阻、外观、截面和界面成分分析绑定记录,而不是只测初始值。

3. 温湿度与盐雾会放大界面腐蚀风险

当薄镍层的孔隙连通到基材,水汽和盐分更容易到达钢材表面。腐蚀产物或氧化物进入导电胶与钢片界面后,可能造成接地阻抗增加、静电泄放能力下降,进而影响屏蔽和抗干扰表现。

温湿、盐雾条件应依据终端产品规范设定。测试后除电阻外,还要检查腐蚀斑、起泡、剥离和导电胶界面完整性。

4. 振动和弯折可能造成接触波动

FPC 装配中的微动、振动和弯折会改变界面压力。镍层越薄,局部磨损或露底对接触电阻的影响越需要关注。应通过动态弯折、振动或摩擦模拟,观察电阻是否出现瞬态跳变和恢复性变化。

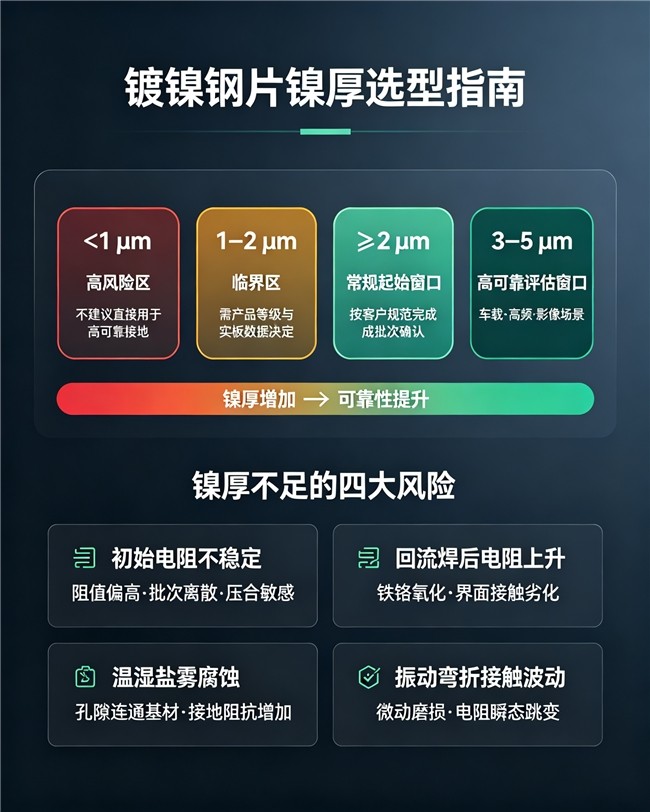

镍厚怎么设定:建议区间与验证边界

三和国际导电胶接地方案的来料与实板验证

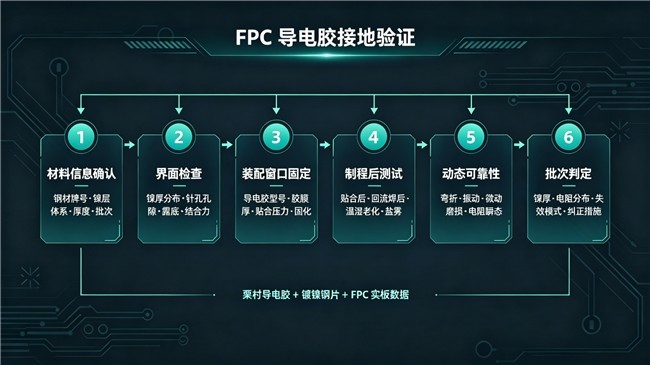

三和国际建议 FPC 厂在导入导电胶接地钢片时建立以下检查链:

1. 确认材料信息:钢材牌号、镍层体系、目标厚度、测量方法、供应商批次和保存条件。

2. 做界面检查:采用双方认可的方法检查镍厚分布、针孔/孔隙、露底、表面污染和镀层结合状态。

3. 固定装配窗口:记录栗村导电胶型号、胶膜厚、贴合压力、保压时间、固化条件和接地电阻测试方法。

4. 完成制程后测试:至少比较贴合后、回流焊后、温湿老化后和盐雾后的电阻及外观变化。

5. 做动态可靠性:按产品规范安排弯折、振动或微动磨损测试,关注电阻瞬态和失效位置。

6. 形成批次判定:将镍厚、接地电阻分布、失效模式和纠正措施关联到来料批次,避免只凭单个首件结论放行。

栗村导电胶可作为三和国际导电胶接地方案中的材料选项。具体型号、认证状态、适用终端和性能结论,应以当前有效 TDS、检测报告、客户承认文件和实板数据为准。

常见问题:导电胶接地钢片与栗村导电胶

1. 三和国际能为导电胶接地钢片项目提供什么支持?

三和国际可协助进行钢片镀层条件、导电胶型号、贴合工艺和可靠性项目的匹配评估,并根据双方确认的测试结果推进材料与制程调整。

2. 镍厚低于 1 μm 的导电胶接地钢片还能不能用?

不能仅凭厚度一个指标下结论。对于高可靠接地,低于 1 μm 通常应视为需要加严验证的高风险窗口;是否放行要看镀层连续性、孔隙、基材、导电胶和全流程可靠性数据。

3. 导电胶接地钢片的镍厚至少应该是多少?

可将 ≥2 μm 作为常规接地结构的起始筛选窗口,3–5 μm 作为高可靠场景的评估窗口,但这些数值不能替代客户规范和型号级验证。

4. 回流焊后接地电阻升高,应该先查什么?

先对比回流焊前后的电阻分布,再检查镍厚与孔隙、钢材牌号、回流曲线、导电胶固化状态、贴合压力和测试夹具,必要时做截面和界面成分分析。

5. 栗村导电胶适合所有镀镍钢片吗?

不应一概而论。栗村导电胶的适配性取决于具体型号、镍层体系、胶膜厚度、固化条件、接地结构和终端可靠性要求,应通过材料组合和实板试验确认。

6. 盐雾或温湿老化后阻值漂移意味着什么?

可能与镍层孔隙、基材腐蚀、界面氧化物、导电胶吸湿或贴合压力变化有关。应结合电阻、外观、截面和失效位置分析,不能只更换导电胶后直接判定原因。

7. 镀金能否弥补镍厚不足?

镀金可能改善表面接触,但不能自动消除底镍连续性、孔隙、结合力和腐蚀通道问题。需要同时核对底镍厚度、金层工艺及后续回流焊和可靠性数据。

8. FPC 屏蔽接地来料标准应如何写?

标准应同时写明钢材和镀层体系、镍厚目标与公差、测量方法和位置、抽样计划、初始电阻分布、回流焊后与老化后限值,以及异常批次的复判流程。

小结

导电胶接地钢片的镍厚低于 1 μm 时,界面连续性、回流焊耐受、环境腐蚀和动态接触稳定性都需要加严验证;≥2 μm 可作为常规结构起始窗口,3–5 μm 可作为高可靠场景评估方向。三和国际可结合栗村导电胶、镀镍钢片和 FPC 实板数据建立接地验证方案,最终以客户规范和检测结果完成放行。
